АВТОМАТИЗИРОВАННАЯ СИСТЕМА ГЕОФИЗИЧЕСКОЙ ТОМОГРАФИИ

2006

Содержание

2. КАК РАБОТАТЬ С СИСТЕМОЙ

2.1. Общие сведения

2.1.1. Регистрация и защита от копирования.

Программа GEOTOMO.EXE для Windows защищена от несанкционированного

копирования таким образом, что, при установке на комьютер она привязыва-

ется к оборудованию и требует ввода регистрационного ключевого кода. Для

этого, при первом запуске программы, будет выведен идентификатор оборудо-

вания и будет предложено ввести ключевой код. Идентификатор оборудования

следует сообщить в организацию где вы приобрели программу, где Вам будет

сообщет соответствующий ключевой код для ввода. После ввода правильного

ключевого кода , регистрация программы будет завершена и программа

может беспрепятственно использоваться на данном оборудовании. Для

установки и использования программы на другом оборудовании потребуется

новая регистрация и получение нового ключевого кода. И "идентификатор", и

"ключевой код", имеют вид "XXX-XX-XXX" (три символа, тире, два символа,

тире, три символа) без точек и кавычек. В качестве символов могут быть

либо цифры, либо буквы латинского (английского) алфавита в верхнем

регистре. Если вместо ввода ключа нажать Cancel, то программа запустится

в демонстрационном режиме.

Также, программа может быть защищена аппаратным ключом, вставляемым

в USB-порт компьютера. Если Вы приобрели программу GEOTOMO с аппаратным

ключом, то никакой регистрации не требуется, программа будет работать на

любом компьютере, к USB-порту которого подсоединен аппаратный ключ.

2.1.2. Главное меню

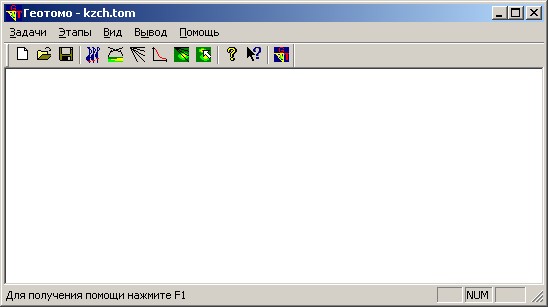

Система запускается посредством программы GEOTOMO.EXE, меню которой

позволяет осуществить следующие действия.

Задачи – открыть одну из сохраненных ранее задач (в файле задачи),

сохранить текщую задачу под новым именем или создать новую задачу

с именем файла GEOTOMO.TOM

Этапы – произвести расчеты по одному из этапов, где расчеты по

каждому из этапов выполняются соответствующим модулем.

Обработка сейсмограмм - исполнить модуль TWRK.

Интерпретация годографов - исполнить модуль TGOD.

Расчет Геометрии - исполнить модуль TGEO.

Предобработка амплитуд - исполнить модуль TPRE.

Восстановление - исполнить модуль TALG.

Визуализация - исполнить модуль TSEC.

Вид – включить или выключить панель инструментов (дублирующую меню)

и строку статуса.

Вывод – настроить параметры печати, просмотреть текущее изображение

для печати и произвести печать текущего изображения (только для мо-

дулей TWRK, TGOD и TSEC).

Помощь – открыть веб-броузер (например Internet Explorer) с оглав-

лением тем помощи по системе.

2.1.3. Работа с модулями по этапам.

Каждому этапу расчетов соответствует модуль исполняемый в форме окна

диалога. Вы конфигурируете данный этап и активизируете кнопку ВЫПОЛНИТЬ

для начала расчетов. При закрытии окна диалога, текущая конфигурация сох-

раняется в текущем файле задачи (который должен быть доступен для записи).

Последовательность исполнения этапов зависит от графа обработки.

Наиболее типичными являются два графа – 1) томографическое восстановление

скоростей и коэффициентов поглощения-рассеяния по временам и амплитудам

сейсмических волн и 2) интерпретация данных метода преломленных волн.

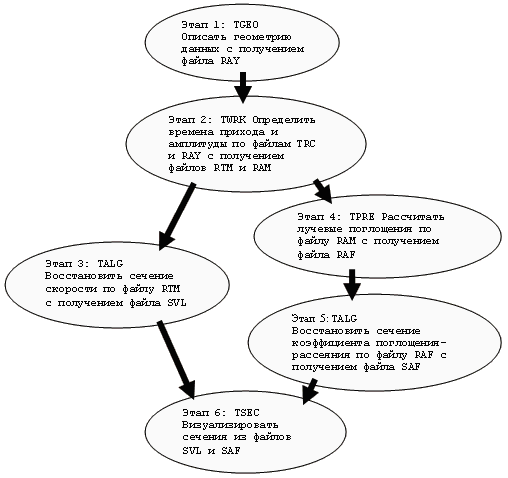

1) Граф томографического восстановления скоростей по временам и

коэффициентов поглощения-рассеяния по амплитудам:

2) Граф интерпретаци данных метода преломленных волн:

Система позволяет работать со многими задачами и многими этапами.

Причем, можно одновременно иметь несколько экземпляров программы GEOTOMO

запущеной, загрузив в каждый из экземпляров либо различные задачи, либо

одну и ту-же задачу. Экземпляры программы могут быть запущены как на

одном компьютере, так и на различных компьютерах в локальной сети. При

загрузке одной и той-же задачи в различные экземпляры программы, можно в

каждом из них вести работу по конкретному этапу задачи (с условием того,

что не ведется чтение или запись одних и тех же файлов одновременно). Не

допускается одновременная работа по различным этапам в одном экземпляре

программы. Допускается, но не рекомендуется одновременная работа по од-

ному и тому же этапу в различных экземплярах программы.

2.1.4. Стартовый диалог

На каждом этапе обработки, при вызове соответствующего модуля систе-

мы, вызывается стартовый диалог модуля. В нем необходимо указать пара-

метры обработки – режим работы, имена входных и выходных файлов, диапазо-

ны и интервалы значений, шаги дискретизации, масщтабы и прочие настройки.

При каждом вызове модуля, стартовый диалог заполняется значениями из фай-

ла задачи (*.TOM). Для отказа от исполнения модуля, необходимо нажать

кнопку «ЗАВЕРШИТЬ». Для исполнения конкретного модуля, после того как па-

раметры стартового диалога заполнены,необходимо нажать кнопку «ВЫПОЛНИТЬ».

В случае успешного исполнения модуля, снова будет вызван стартовый диалог,

заполненный текущими значениями. Для возвращения к работе с главным меню,

необходимо нажать кнопку «ЗАВЕРШИТЬ». При этом, текущие параметры данного

модуля будут сохранены в текущем файле задачи (*.TOM). Система не допус-

кает исполнять одновременно более одного модуля.

В процессе работы системы используются различные файлы. Имена файлов

могут содержать как обозначение диска, на котором они находятся и маршрут

файловой системы, так и просто имя с расширением. В последнем случае по-

иск файла будет производиться в том подкаталоге, из которого была запуще-

на программа. Например, ниже приведены допустимые имена файлов.

C:\TOMO\DATA\CONTUR21.GAM - поиск в указаной папке на диске C

D:\WELL-1-7.GTM - поиск в корневой папке диска D

\\MAIN\TOMO\CONTUR21.RAM - поиск в указаной папке на сетевом диске

\TOMO\P318.SVL - поиск в указаной папке текущего диска

VSP7.GEO - поиск в текущей папке

PROF1\TEST\TM25.GOD - поиск в папке относительно текущей папки

Типы файлов должны соответствовать и содержащейся в них информации,

и тем программам, которыми Вы собираетесь с ними работать. В случае не-

оответствия, система будет диагностировать ошибку.

2.1.5. Cообщения системы.

Ниже расшифровываются сообщения об ошибках соответствующие работе с

входными и выходными файлами.

"ОДИНАКОВЫЕ ИМЕНА ФАЙЛОВ." - Означает что в качестве входного и выход-

ного указан один и тот же файл. Не следует

задавать при работе файлы с одинаковыми

именами - при этом будет удален собственно

входной файл и с ним уже нельзя будет

больше работать.

"СТРАННЫЙ ТИП ФАЙЛА." - Тип одного или нескольких файлов не отве-

чает требованиям конкретной программы.

"УКАЗАННЫЙ ФАЙЛ НЕ НАЙДЕН." - В текущей или указанной папке или на

диске отсутствует соответствующий файл.

"ПЛОХОЙ ФОРМАТ ДАННЫХ." - Последовательность информации в файле не

соответствует указанному типу файла.

"ОШИБОЧНЫЕ ВХОДНЫЕ ДАННЫЕ." - В файле с данными содержится ошибочная или

несоответствующая информация.

"ПЛОХОЙ ФАЙЛ С ДАННЫМИ." - В файле с данными содержится ошибочная или

несоответствующая информация, предположи-

тельно - файл испорчен или пуст.

"НЕПОНЯТНЫЙ КОНЕЦ ФАЙЛА." - Файл кончился раньше чем следовало бы из

содержащейся в нем-же информации ( напри-

мер, указано, что должны быть описаны 13

лучей, а на деле - только 12 ), или из ин-

формации в файле, обрабатываемом совместно

с ним.

"ЛИШНИЕ ДАННЫЕ НА ВХОДЕ." - Где-то в файле оказалось данных больше,чем

следовало бы (обратно предыдущему).

"СЛИШКОМ МНОГО ЛУЧЕЙ." - В файле описано больше лучей, чем позволя-

ют возможности этой системы, необходимо

разбить данные на части и обрабатывать по

частям.

"ОШИБКА ПРИ ЧТЕНИИ ФАЙЛА." - Файл недоступен для чтения, возможно, он

уже открыт другим экземпляром программы

или другой программой одновременно, в этом

случае надо закрыть другую программу.

Также, возможно - системный сбой при

чтении файла, проверьте диск.

"ОШИБКА ПРИ ЗАПИСИ ФАЙЛА." - Файл недоступен для записи, возможно, он

имеет атрибут ReadOnly (только чтение) –

необходимо снять атрибут или использовать

файл с другим именем или в другой папке.

Также, возможно,он уже открыт другим эк-

земпляром программы или другой программой

одновременно, в этом случае надо закрыть

другую программу.

Также, возможно, на диски не осталось сво-

бодного места; если места достаточно, то

вероятен системный сбой при записи файла,

проверьте диск.

"ОШИБКА ЧТЕНИЯ-ЗАПИСИ." - Аналогично двум предыдущим.

"НЕ МОГУ УДАЛИТЬ ФАЙЛ." - Системный сбой при попытке удаления файла,

при создании нового с тем-же именем, что-

то не так с диском или с самой операцион-

ной системой.

"НЕ МОГУ СОЗДАТЬ ФАЙЛ." - Не удается создать новый файл по причине

отсутствия места на диске, если место

есть – вероятно отсутствуют права на соз-

дание файлов на конкретном диске или диск

защищен от записи.

"НЕВОЗМОЖНО ЗАКРЫТЬ ФАЙЛ." - Аналогично предыдущему, только файл уже

начал записываться и не удалось успешно

завершить его создание ( сообщение не

имеет смысла, если перед этим был другой

сбой).

Важным достоинством системы является динамическое распределение па-

мяти в процессе ее работы. То - есть отсутствуют ограничения на площадь

исследуемых сечений среды и на величину ячеек ( на которые разбивается

среда ) для восстановления . Предел возможностей системы по памяти

определяется количеством находящихся в ней программ, общим числом ячеек

по осям X и Z, а также - конкретным видом работы (например, для алгоритма

итерационного восстановления требуется в полтора раза больше памяти, чем

для обратного проецирования, при прочих равных условиях ). Также влияет

на это и соотношение между общим количеством ячеек и количеством лучей.

Вместе с тем, в системе существуют ограничения на объем данных. При

превышении объемов доступной памяти или при сбоях системы распределения

памяти, возможны следующие сообщения.

"НЕДОСТАТОЧНО ПАМЯТИ. " - Нехватка памяти доступной для системы,

нужно удалить из памяти находящиеся в ней

программы; также можно уменьшить число

ячеек (увеличить размеры ячейки) при обра-

ботке модулем TALG, или временной интервал

- при работе с программой TWRK, в крайнем

случае придется разбивать файлы на части

и обрабатывать данные по частям.

"ОШИБКА В ПАМЯТИ." - Ошибка распределения памяти - попробуйте

перезагрузить машину и проверьте, на вся-

кий случай,данные в файлах; в любом случае

сообщите о появлении такого сообщения

разработчику.

Кроме того,в процессе работы возможно появление следующих сообщений:

"СЛИШКОМ БОЛЬШОЙ МАСШТАБ." - При задании параметров вывода информации

"НЕУДАЧНЫЕ ПАРАМЕТРЫ ВЫВОДА."- на экран дисплея или принтер введены недо-

"НЕУДАЧНЫЕ ПРЕДЕЛЫ ВЫВОДА." - пустимые значения (например - при заданном

масштабе и реальном диапазоне значений

координат ширина изображения получается

около трех метров); во многих случаях

при этом система подставляют нужные числа

по своему усмотрению.

"НЕУДАЧНЫЙ ВВОД." - Вами введено число, которое при существую-

щей ситуации может привести к нежелатель-

ным последствиям; такие ошибки обычно об-

рабатывается системой, которая подставляет

в таких случаях нужные числа“по умолчанию”

- иногда этим удобно пользоваться, чтобы

не думать о подходящих значениях если они

могут быть определены самой системой.

"РАБОТА НЕВОЗМОЖНА!" - Допущена какая-то грубая смысловая ошибка,

или данные, прочитанные из файла, не могут

быть разумно использованы, хотя формально

не содержат ошибок в описании. Проанали-

зируйте Ваши предыдущие действия и файлы

с данными. В крайнем случае, сообщите о

появлении такого сообщения разработчику.

"ЭТА ВОЗМОЖНОСТЬ ПОКА НЕ РЕАЛИЗОВАНА." - вы попытались использовать не

осуществимый в данной версии режим или ва-

риант обработки.

"ВЫ ХОТИТЕ УДАЛИТЬ ФАЙЛ (Y) ?" - Система нашла на диске файл с таким-же

именем, как и тот, который Вы хотите соз-

дать ; утвердительный ответ приведет к

уничтожению старого файла и продолжению

работы.

"ПЛОХИЕ ДАННЫЕ. ПРОПУСТИТЬ(Y) ?" – Система столкнулась в процессе рас-

четов с такими числами, которые могут

быть не обработаны процессором ; положи-

тельный ответ приведет просто к пропуску

тех данных, при обработке которых это слу-

чилось, отрицательный ответ может привести

к сбойной ситуации в работе программы.

Если такое сообщение повторяется слишком

часто – проверьте Ваши данные в файлах.

Если такое сообщение возникает при работе

с амплитудными параметрами, то – попробуй-

те задать другую (большую или меньшую) ве-

личину коэффициента поглощения (при работе

программы TPRE ) или исходной амплитуды

(при моделировании данных).
