2.2. Обработка сейсмограмм – модуль TWRK

2.2.1. Общие сведения

При запуске модуля, вызывается его стартовый диалог.

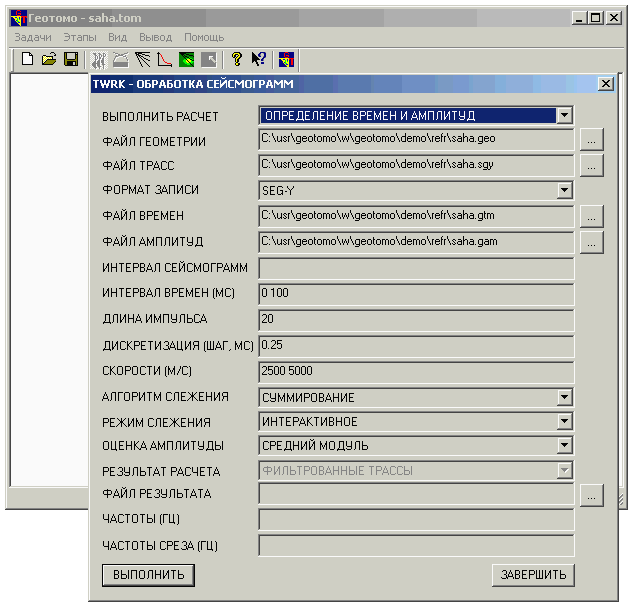

Рис. 2.1. Стартовый диалог модуля TWRK.

Модуль имеет четыре режима, выбираемых в строке «ВЫПОЛНИТЬ РАСЧЕТ».

1) "ОПРЕДЕЛЕНИЕ ВРЕМЕН И АМПЛИТУД" - этот режим - основной. Он поз-

воляет Вам произвести интерактивную обработку исходных сейсмограмм, про-

следить сейсмические волны, определить их времена и амплитуды, а также

произвести редакцию или отбраковку некачественных сейсмотрасс.

2) "РАСЧЕТ ПО ВРЕМЕНАМ И АМПЛИТУДАМ" - в этом режиме Вы можете в ин-

терактивном режиме подобрать форму сейсмического импульса и рассчитать

модельные трассы на основании времен прихода и амплитуд волн, содержащих-

ся в соответствующих файлах.

3) "СПЕКТРАЛЬНЫЙ АНАЛИЗ ТРАСС" - этот режим позволяет Вам произвести

полосовую фильтрацию сейсмических записей, рассчитать трассы «мгновенных

амплитуд» или построить амплитудно-фазовые (в текстовом формате) или ком-

плексные (в двоичном формате) спектры исследуемых сейсмотрасс.

4) "РАСЧЕТ МОДЕЛЬНЫХ ТРАСС ПО СПЕКТРАМ" - используя данный режим, Вы

можете рассчитать сейсмические трассы по их заданным спектрам - фазовому

и амплитудному (задается в текстовом файле) или комплексному (двоичный

файл).

Ниже отдельно описывается работа в каждом из режимов. Для каждого из

них отдельно описываются требуемые параметры стартового диалога.

2.2.2. Определение времен и амплитуд

В стартовом диалоге необходимо указать следующие параметры. Осталь-

ные параметры стартового диалога в этом режиме должны игнорироваться.

1."ФАЙЛ ГЕОМЕТРИИ : " - задать имя файла типа *.RAY или типа *.GEO

(подготовленного программой TGEO или вручную), содержащего

соответствующее файлу *.TRC описание геометрии.

1."ФАЙЛ ТРАСС : " - нужно задать имя файла типа *.TRC(*.SGY),который

должен находиться на диске в указанном каталоге и содержать сейс-

мические записи в соответствующем формате формате.

3."ФОРМАТ ЗАПИСИ : " – указать формат сейсмических записей, из числа

поддерживаемых системой, для данного режима доступны все форматы.

4."ФАЙЛ ВРЕМЕН : " - задать имя файла типа *.RTM или типа *.GAM,

(соответственно "файлу геометрии"), который должен получиться в

результате работы.

5."ФАЙЛ АМПЛИТУД : " - задать имя файла типа *.RAM или *.GAM, (соот-

ветственно "файлу геометрии"), который должен получиться в

результате работы.

Если на диске уже записаны указанные файлы, то в начале из них будет

считана имеющаяся информация, даже если она не относится к заданному

интервалу записей (описывается ниже). Эта информация может быть

изменена в процессе работы для записей указанного интервала номеров.

При удачном завершении программы информация в файлах переписывается

так, что данные по необрабатывавшимся сейсмограммам останутся без

изменения, а все, что было изменено Вами, перепишется заново.

6."ИНТЕРВАЛ CЕЙСМОГРАММ: " - интервал номеров сейсмограмм (по поряд-

ку),которые должны быть обработаны. При этом "файл геометрии" дол-

жен описывать все имеющиеся сейсмограммы в целом. В выходные-же

файлы времен и амплитуд будет записана (или добавлена) только та

информация, которая относится к записям, лежащем в указанном

диапазоне номеров.

7."ИНТЕРВАЛ ВРЕМЕН: " - интервал времен ( минимальное и максимальное

времена в миллисекундах ) сейсмограмм, который будет вводиться в

память и обрабатываться. Если Вам не хватает памяти, сделайте

его поменьше. Число отсчетов в интервале должно быть не больше чи-

сла пикселов экрана по вертикали, иначе Вам не избежать сообщения

о недопустимом временном интервале. При чтении трасс с диска ока-

завшиеся за краями интервала отсчеты просто пропускаются и остают-

ся без использования.

8."ДЛИНА ИМПУЛЬСА : " - задать в миллисекундах ожидаемую длитель-

ность сейсмического сигнала, для определения динамических парамет-

ров трасс. Желательно задавать ее по возможности меньшей, чтобы

сократить время при расчетах, однако - не настолько маленькой, что

расчеты окажутся неверными. Если Вы описываете геометрию данных

файлом формата типа *.GEO, и хотите использовать автоматический

анализ времен прихода волн, то в этой строке нужно указать видимый

период колебаний интересующей Вас волны, или величину немного

меньшую его – для автоматического прослеживания.

9."ДИСКРЕТИЗАЦИЯ : " - в миллисекундах задать шаг квантования ( от

0.001 до 8 ), соответствующий действительности. Максимальная дли-

тельность обрабатываемой части записи, и минимальный шаг дискрети-

зации лимитируется 1024 отсчетами на трассу.

10."СКОРОСТИ (М/С):" - задать диапазон возможных значений скорости

в пределах исследуемой области. В этой строке необходимо задать

два значения – минимальное и максимальное. Это нужно для расчета

временного окна, в пределах которого производится анализ трасс -

сужая этот диапазон на основе имеющихся у Вас априорных сведений,

Вы можете сократить счетное время при автоматическом и полуав-

томатическом анализе. Также, если Вы ведете автоматическое

определение скоростей по алгоритму "суммирования", здесь можно

задать точность (третье значение в строке), с которой должна оп-

ределяться средняя скорость в пределах конкретной обрабатываемой

сейсмограммы (расстановки).

11."АЛГОРИТМ СЛЕЖЕНИЯ" - определить,каким образом будет производится

автоматический анализ трасс в случае описания геометрии получения

данных файлом типа *.RAY. При описании геометрии файлом типа

*.GEO, вне зависимости от содержания описываемой строки,

автоматическое определения времен прихода волн будет производиться

методом свертки трассы с импульсом прямоугольной формы (по

длительности такой импульс должен быть примерно равен видимому

периоду колебаний).

"СУММИРОВАНИЕ" - в заданном Вами ( п.10.) диапазоне скоростей бу-

дет производится суммирование трасс анализируемой сейсмограммы по

годографам, этим скоростям соответствующим. При этом производится

оценка энергии суммарной трассы для каждой скорости, с поиском та-

кой скорости, при которой суммотрасса имеет наибольшую энергию - с

точностью, указанной Вами в п.10 (по умолчанию - 1 м/с).

"КОРЕЛЛЯЦИЯ" - относительно выбранной Вами опорной трассы (при на-

чале работы это первая трасса сейсмограммы, далее Вы можете опре-

делить ее сами) будут рассчитаны кинематические сдвиги для осталь-

ных трасс сейсмограммы - по смещению максимумов функции взаимной

корелляции их с опорной. Величины сдвигов будут искаться в

пределах указанного Вами диапазона скоростей. На основе совокуп-

ности кинематических сдвигов, методом квадратичного годографа

будет определена средняя скорость для данной сейсмограммы

(расстановки).

После нахождения средней скорости тем или другим способом будет

определено условное "нулевое" время для опорной трассы делением ее

длины луча на среднюю скорость. Относительно этого "нулевого" вре-

мени, с учетом потрассных кинематических сдвигов, найденных в ре-

зультате корелляционного анализа будут определены времена прихода

волн по всем остальным трассам сейсмограммы.

Учтите, что при определении средней скорости игнорируются трассы,

отмеченные как неактуальные или бракованные. Однако для неактуаль-

ных трасс будут определяться собственно сами времена, если они

не определены, как бракованные (описывается ниже).

12."РЕЖИМ СЛЕЖЕНИЯ" - определить, будет ли во всех случаях производит-

ся автоматический анализ, или - только по Вашему усмотрению.

"ИНТЕРАКТИВНОЕ" - автоматический анализ производится только по Ва-

шему требованию непосредственно при работе с сейсмограммой.

"АВТОМАТИЧЕСКОЕ" - автоматический анализ производится каждый раз

при считывании новой сейсмограммы с диска, Вы сможете только кор-

ректировать его результаты.

13."ОЦЕНКА АМПЛИТУДЫ" - задать способ определения динамических па-

раметров сигнала, в интервале, заданном в п.8, начиная от опреде-

ленного в процессе предыдущей работы времени прихода сигнала по

каждой трассе.

"ПОЛНОЙ ЭНЕРГИИ" - расчет квадратного корня средней энергии трассы;

"Ф В К" - расчет корня из максимума функции взаимной корелляции

между трассой и опорной трассой ( опорной считается трасса, на ко-

торой остановился в последний раз курсор );

"МАКСИМУМУ" - нахождение максимума абсолютного значения трассы;

"СРЕДНЕМУ МОДУЛЮ" - расчет среднего модуля значений трассы.

При запуске программа начинает последовательно просматривать файл

сейсмограмм, причем каждый раз считывается столько трасс, сколько указано

в файле *.RAY или *.GEO для каждого источника. При этом не контролируется

соответствие количества трасс в сейсмограммах - анализируются только

общие времена начала и конца, шаг дискретизации и актуальность.

В том случае, если указанные файлы времен *.*TM и амплитуд *.*AM уже

присутствуют в соответствующем подкаталоге, то в начале работы Вам будет

задан вопрос:

"ВЫ ХОТИТЕ ПЕРЕПИСАТЬ ДАННЫЕ (Y) ?" - если Вы ответите утвер-

дительно, то сначала будут прочитаны соответствующие файлы, и

соответствующие времена будут показываться на экране. При желании Вы

сможете их изменить. Однако учтите, что, при обработке файлов типа *.R*,

появление расстановок с совпадающими координатами пунктов наблюдений и

количеством приемников может привести к небольшой путанице - при чтении

имеющихся файлов.Но будьте уверены - в любом случае, в файл на диск будет

записано именно то, что Вы видите на экране.

Если Вы желаете начать обработку "с нуля", то в ответ на этот вопрос

Вам следует ответить отказом, и - или удалить старые файлы, или, если

старые данные представляют ценность, задать в качестве выходных файлы с

другими именами.

Для каждой группы считанных трасс (сейсмограммы) производится их вы-

вод на экран.

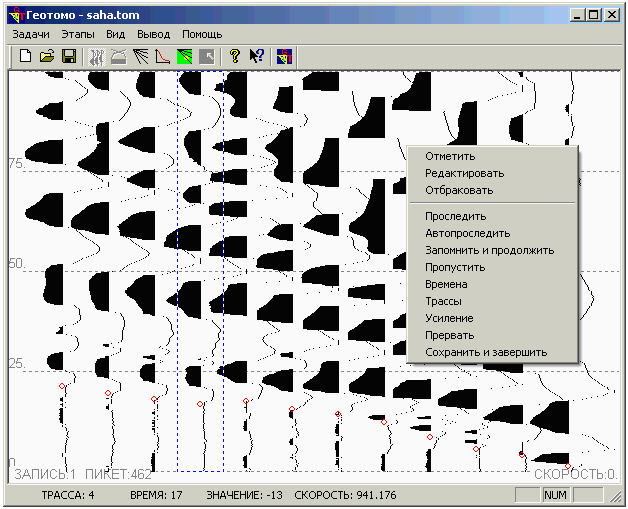

Рис. 2.2. Работа с сейсмограммой в модуле TWRK.

Для работы с сейсмограммой используйте контекстное меню, которое

вызывается нажатием правой кнопки «мыши». Контекстное меню предлагает

следующие возможности.

1. "Отметить" – переключиться в режим ручного прослеживания времен

прихода сейсмических волн. Указание курсором времени на выбранной

сейсмотрассе с нажатием левой кнопки «мыши» определит время при-

хода волны,которое будет записано в файл *.TM и относительно ко-

торого будет определяться амплитуда волны записываемая в файл

*.AM.

2. "Редактировать" - переключиться в режим ручного редактирования

сейсмотрасс. Указание курсором времени на выбранной сейсмотрассе

с нажатием левой кнопки «мыши» приведет к тому что будет показана

текущая амплитуда и будет предложено ее изменить.

3. "Отбраковать" - переключиться в режим ручной отбраковки сейс-

мотрасс. Указание курсором на сейсмотрассу с нажатием левой кноп-

ки «мыши» приведет к к тому что она будет отмечена как «неакту-

альная» (при этом трасса будет исключиена из участия в автомати-

ческом скоростном анализе). Повторно нажимая левую кнопку «мыши»,

Вы можете удалить трассу ( в удаленном состоянии она считается

браком - для нее в файлы времен и амплитуд запишутся нулевые

значения). Далее, повторно нажимая левую кнопку «мыши», вы можете

вернуть сейсмотрассу в нормальное (неотбракованное) состояние.

В нормальном состоянии трасса прорисовывается с заполнением выше

нулевой линии положительных значений. Неактуальная трасса прори-

совывается методом отклонений без заполнения положительных зна-

чения, а бракованная вообще не изображается.

Повторный выбор любого из вышеуказанных пунктов меню приведет к

отключению текущего режима. В случае, когда ни один из вышеуказанных ре-

жимов не включен, указание курсором времени на выбранной сейсмотрассе

приведет к индикации в строке статуса программы номера трассы в сейсмо-

грамме, времени отсчета, значению отсчета и расчетной скорости прямой

волны для данного времени.

4. "Проследить" - проследить времена прихода волн относительно вре-

мени той трассы, на которой в последний раз остановился курсор

(опорной трассы) на основе кинематических сдвигов других трасс

относительно ее, найденных по временным смещениям максимумов

функций взаимной корреляции этих трасс с опорной.

5. "Автопроследить" - произвести автоматическое определение времен

прихода волн в соответствии с выбранным ранее алгоритмом слежения.

6. "Запомнить и продолжить" – использовать если Вы завершили работу

с этой группой трасс, произвели определение времен прихода волн

и хотите записать их и результат автоматического определения ам-

плитудных параметров, после чего перейти к анализу следующей

сейсмограммы. Если Вы выбрали эту строку меню, то будет предло-

жено перейти к следующей (по порядку) сейсмограмме. Если выбор

сделан по ошибке, то в ответ на предложенный Вам номер следующей

сейсмограммы, вместо него наберите номер текущей.

7. "Пропустить" – этот пункт меню сходен с предыдущим, с той разни-

цей, что в этом случае сейсмограмма вся считается бракованной и

результат по ней не записывается (а прежняя информация стирается

из памяти). Однако в процессе работы Вы всегда еще сможете

к этой сейсмограмме вернуться для дальнейшей ее обработки.

8. "Времена" - задайте временной диапазон для вывода трасс на экран.

9. "Трассы" - задайте номера первой и последней трассы сейсмограммы,

из тех, на которые Вам хочется посмотреть повнимательнее, или Вам

мешают их рассмотреть другие трассы. Учтите,что трассы в сейсмог-

рамме номеруются от единицы - если у Вас всего 24 трассы,то номер

первой из них будет 1, а номер последней - 24. Имейте в виду, что

если по трассам произведено определение времен, то результат бу-

дет записан на диск даже в том случае, если эти трассы в момент

записи отсутствуют на экране дисплея.

10. "Усиление" - можно задать усиление для вывода трасс на экран. В

начале работы программа сама рассчитывает некоторое усиление, ис-

ходя из количества трасс в сейсмограмме и ширины экрана,и считает

его равным единице. Так что, если Вам захотелось увеличить усиле-

ние в 2 раза - набирайте 2, а чтобы уменьшить его в 2 раза - 0.5.

12. "Нормализация" – включить или выключить нормализацию трасс, при

которой все трассы в сейсмограмме будут выровнены по амплитуде.

Нормализация может быть полезна при работе с сейсмограммами полу-

ченными вблизи пункта возбуждения или при большом разбросе рас-

стояний до пункта возбуждения. Включенная нормализация влияет

только на визуализацию, в то время как амплитуды всегда определя-

ются по истинным значениями трассы.

13. "Прервать" - Вы хотите прервать работу и начать все сначала, не

сохраняя текущие времена и амплитуды.

14. "Сохранить и завершить" - Вы больше не хотите продолжать работу,

но желаете записать времена и амплитуды полученные в результате

анализа текущей сейсмограммы, а также ранее обработанных сейсмо-

грамм в файлы.

2.2.3. Расчет по временам и амплитудам

В стартовом диалоге необходимо указать следующие параметры. Осталь-

ные параметры стартового диалога в этом режиме должны игнорироваться.

1."ФАЙЛ ТРАСС : " - нужно задать имя файла типа *.TRC, который дол-

жен быть создан в результате работы модуля.

2."ФОРМАТ ЗАПИСИ : " - в этой версии может быть лишь "СЦС-3" или

"ИГД". Модельный режим для прочих форматов не предусмотрен. При

использовании формата "СЦС-3", файл будет содержать сейсмические

записи в формате R4 системы СЦС-3, с неполностью заполненными

заголовками (заполняются только общие времена начала и конца, шаг

квантования и актуальность).

3."ФАЙЛ ВРЕМЕН : " - задать имя файла типа *.RTM , содержащего мо-

дельные времена, рассчитанные модулем TALG.

4."ФАЙЛ АМПЛИТУД : " - задать имя файла типа *.RAM, содержащего мо-

дельные амплитуды, рассчитанные модулем TALG.

Два последних файла должны соответствовать один другому, с точки

зрения геометрии получения и количества содержащихся в них данных.

5."ИНТЕРВАЛ ВРЕМЕН: " - задать в миллисекундах времена начала и кон-

ца моделируемой записи.

6."ДЛИНА ИМПУЛЬСА : " - задать в миллисекундах длительность модели-

руемого сейсмического сигнала.

7."ДИСКРЕТИЗАЦИЯ : " - в миллисекундах задать шаг квантования ( от

0.001 до 8 ). Максимальная длительность обрабатываемой части запи-

си, и минимальный шаг дискретизации лимитируется 1024 отсчетами на

трассу.

При исполнении модуля в этом режиме, система пытается рассчитать мо-

дельный сейсмический сигнал по следующей формуле.

n -(t*b)

a ( t ) = ао * t * e * cos( w * t + f ),

где a(t) - амплитуда как функция времени t, ао - начальная амплитуды сиг-

нала, n - степень времени, b - ослабление сигнала во времени , w - цикли-

ческая частота, f - начальная фаза в радианах.

Рис. 2.3. Моделирование сигнала в модуле TWRK.

Если необходимые данные для моделирования (частота, затухание и дли-

тельность) не заданы, то расчет сигнала и визуализация не производятся.

Для управления используйте контекстное меню, которое вызывается нажа-

тием правой кнопки «мыши». Контекстное меню предлагает следующие возмож-

ности.

1. "Частота" - задать частоту сигнала в герцах для расчета w.

2. "Затухание" – задать затухание сигнала b (обычно 100 - 1000).

3. "Степень" – задать степень сигнала n(определяет нарастание ампли-

туды со временем, обычно 0 – 1.0).

4. "Фаза" – задать фазу сигнала f в радианах.

5. "Длительность" – задать длительность сигнала в миллисекундах (не

может быть больше 100 отсчетов.

6. "Сохранить и завершить" - завершить работу, при этом считается,

что если на экране в этот момент есть сигнал, то происходит расчет и

запись модельных трасс, иначе произойдет аварийное завершение с возвратом

в стартовый диалог.

Для расчета сигнала и появления его на экране должны быть заданы,как

минимум, частота w, затухание b и длительность сигнала. Также могут быть

заданы фаза f и степень n, иначе они считаются равными нулю.

2.3.4. Спектральный анализ трасс

Спектральный анализ позволяет, с помощью быстрого преобразования

Фурье, решить следующие задачи.

- Произвести полосовую фильтрацию сейсмических записей.

- Рассчитать трассы «мгновенных амплитуд» по комплексным сейсмотрас-

сам. Подобные трассы могут быть полезны как для прослеживания вол-

новых пакетов и анализа групповых скоростей.

- Рассчитать амплитудно-фазовые спектры (сохраняются в текстовом

файле) для заданного диапазона частот с заданным шагом по частоте

(не используется другими модулями системы).

- Рассчитать комплексные спектры (сохраняются в двоичном файле) для

заданного диапазона частот с заданным шагом по частоте (не ис-

пользуется другими модулями системы).

В стартовом диалоге необходимо указать следующие параметры. Осталь-

ные параметры стартового диалога в этом режиме должны игнорироваться.

1."ФАЙЛ ГЕОМЕТРИИ : " - задать имя файла типа *.RAY или типа *.GEO.

Учтите, что если Вы в результате спектрального анализа хотите

получить спектры - файлы типа *.RSP, то, при записи в файл

координат источников и приемников, координата Z всегда будет

приравнена к нулю, а в качестве координаты X будут рассматриваться

значения пикетов.

2."ФАЙЛ ТРАСС : " - нужно задать имя файла типа *.TRC, который дол-

жен находиться на диске в указанном каталоге и содержать сейсми-

ческие записи в соответствующем формате.

3."ФОРМАТ ЗАПИСИ : " - в текущей версии системы может быть быть ука-

зан любой формат для исходных сейсмических записей. При этом, в

качестве выходного формата всегда будет использован формат СЦС-3.

То есть, исходные записи, отфильтрованные или преобразованные в

трассы мгновенных амплитуд, всегда будут перезаписаны в файл, ука-

занный как ФАЙЛ РЕЗУЛЬТАТА в формате СЦС-3 ( и при их последующем

считывании нужно будет указывать ФОРМАТ ЗАПИСИ : СЦС-3). Исключе-

нием является формат "ИГД" – записи в этом формате всегда переза-

писываются в том же самом формате.

4."ИНТЕРВАЛ ВРЕМЕН: " - интервал времен ( минимальное и максимальное

времена в миллисекундах ) сейсмограмм, для которого будет

производится спектральный анализ.

5."ДИСКРЕТИЗАЦИЯ : " - в миллисекундах задать шаг квантования ( от

0.001 до 8 ), соответствующий действительности.

6."РЕЗУЛЬТАТ РАСЧЕТА : " - здесь следует указать, в каком виде будет

записан результат спектрального разложения исходных трасс. Если в

этой строке задать "ФИЛЬТРОВАННЫЕ ТРАССЫ", то в результате спек-

трального анализа будут получены отфильтрованные записи в форматах

СЦС-3 или "ИГД". Если указать "АМПЛИТУДНЫЕ ТРАССЫ", то вместо

обычных сейсмотрасс будут сформированы трассы «мгновенных ампли-

туд». Для получения амплитудно-фазовых спектров в текстовом пред-

ставлении, следует указать "СПЕКТРЫ(ASCII)". Для получения ком-

плексных спектров в двоичном формате записи - "СПЕКТРЫ(BINARY)".

7."ФАЙЛ РЕЗУЛЬТАТА:" - определить имя файла, куда будут записаны

спектры (двоичные или текстовые) или отфильтрованные записи, типа

*.RSP или *.TRC - соответственно.

8."ЧАСТОТЫ (ГЦ):" - задать диапазон рассматриваемых частот и шаг по

частоте. Максимальная частота не должна превышать предельной

частоты дискретизации, равной 1/(шаг квантования * 2), в герцах.

Всего должно быть задано три числа (Fmin, Fmax и шаг - смотри

Рис.2.4.), если не задавать шаг или все три, то соответствующие

значения будут взяты по умолчанию. В последнем случае, в качестве

максимальной частоты будет подставлено 1/(шаг квантования * 2).

9."ЧАСТОТЫ СРЕЗА:" - задать две граничные частоты для фильтрации,

в герцах (F', F'' - смотри Рис. 2.4.). По умолчанию, если F’ и

F’’ не указаны явно, они будут определены, как границы использу-

емого частотного диапазона - то есть, фильтрации производиться не

будет. Если же эти величины заданы в интервале Fmin - Fmax, исход-

ные трассы будут отфильтрованы соответствующим трапециевидным

фильтром.

Рис. 2.4. Частотная характеристика спектрального анализа.

2.2.5. Расчет модельных трасс по спектрам

Данный режим позволяет призвести расчет сейсмических записей по

амплитудно-фазовым или комплексным спектрам (не используется другими мо-

дулями системы).

В стартовом диалоге необходимо указать следующие параметры. Осталь-

ные параметры стартового диалога в этом режиме должны игнорироваться.

1."ФАЙЛ ГЕОМЕТРИИ : " - задать имя файла типа *.RAY или типа *.GEO

(подготовленного вручную или программой TGEO), содержащего

соответствующее случаю описание геометрии моделируемых данных.

2."ФАЙЛ ТРАСС : " - нужно задать имя файла типа *.TRC, который дол-

жен быть создан в результате работы программы.

2."ФОРМАТ ЗАПИСИ ТРАСС : " - в этой версии может быть лишь "СЦС-3"

(запись всегда производится в формате R4) или "ИГД".

4."ИНТЕРВАЛ ВРЕМЕН: " - задать в миллисекундах времена начала и кон-

ца моделируемой записи.

5."ДИСКРЕТИЗАЦИЯ : " - в миллисекундах задать шаг квантования ( от

0.001 до 8 ).

6."РЕЗУЛЬТАТ РАСЧЕТА : " - здесь следует указать, в каком виде со-

держится информация об исходных спектрах - в двоичном, "СПЕКТРЫ

(BINARY)" или текстовом, "СПЕКТРЫ(ASCII)". "ФИЛЬТРОВАННЫЕ ТРАССЫ"

- здесь не должно задаваться.

7."ФАЙЛ РЕЗУЛЬТАТА:" - определить имя файла с исходными спектрами,

типа *.RSP, двоичного или текстового.

8."ЧАСТОТЫ (ГЦ):" - задать диапазон частот, который будет учтен при

моделировании временных записей (трасс) и шаг по частоте.

Максимальная частота не должна превышать предельной частоты

дискретизации, равной 1/(шаг квантования * 2), в герцах. Конечно,

в этом диапазоне, с этим шагом будут учтены только те частотные

составляющие, которые содержатся в имеющемся спектре. Всего должно

быть задано три числа (Fmin, Fmax и шаг - смотри Рис. 2.4.), если

не задавать шаг или все три, то соответствующие значения будут

взяты по умолчанию - как предельно возможные.

9."ЧАСТОТЫ СРЕЗА:" - задать две граничные частоты для фильтрации,

если она требуется, в герцах (F', F'' - смотри Рис. 2.4.). По

умолчанию они будут рассматриваться, как границы используемого

частотного диапазона - то есть, фильтрации производиться не будет.

Если Вы зададите такие значения, что Fmin < F' <F'' < Fmax, то при

расчетах будет производиться частотная фильтрация трапециевидным

фильтром.

2.2.6. Сообщения модуля

В процессе работы с модулем TWRK Вы можете столкнуться со следующими

сообщениями.

"СМЕНИТЕ ОПОРНУЮ ТРАССУ." - Вы забыли определить время прихода

волны на той трассе , на которой в

последний раз остановился курсор.

Если эта трасса - брак, то перемес-

тите курсор на более представитель-

ную и разрешенную трассу и отметьте

время на ней.

"ЗАДАЙТЕ ПАРАМЕТРЫ ИМПУЛЬСА." - Это предупреждение о том, что задан-

ных значений недостаточно для рас-

чета модельного сигнала.

"НЕДОПУСТИМЫЙ ВРЕМЕННОЙ ИНТЕРВАЛ." - Вы задали такой временной интервал,

который либо превышает интервал, ре-

ально имеющийся, либо число отсчетов

в интервале - больше числа пикселов

экрана по вертикали. Попробуйте его

уменьшить , в крайнем случае - прос-

матривайте разные участки сейсмограм-

мы в различных интервалах.

"НЕДОПУСТИМЫЙ ШАГ ДИСКРЕТИЗАЦИИ." - Шаг дискретизации, заданный Вами, не

соответствует прочитанному в заго-

ловке сейсмограммы. Учтите, что два

последних сообщения могут возникать

и при других ошибках в файлах исход-

ных записей,например,при неправильно

указанной длине записи,когда на вход

вместо одних чисел поступают другие.

"НЕПРАВИЛЬНО ЗАДАН СПЕКТР." - Это означает, что Вы или задали не-

достаточно информации для того,

чтобы охарактеризовать спектр, или

задали недопустимые значения -

например, максимальная частота

оказалась меньше минимальной или

максимальная частота превышает

половину от частоты дискретизации.

"НЕХВАТКА ВХОДНЫХ ЗАПИСЕЙ." - В файле TRC обнаружено меньше сейс-

мических записей чем их должно было

бы быть в соответствии с указанным в

файле GEO или RAY.Это может быть как

по причине неверной информации в

файле GEO или RAY (указаны «лишние»

пункты приема или возбуждения),так и

по причине неполного файла сейсми-

ческих записей (сбой программы сейс-

мостанции, ошибка разархивации файла

или прерванный процесс копирования).

"СЕЙСМОГРАММА ИГНОРИРУЕТСЯ!" - Это предупреждение о том, что в ре-

зультате каких-то не вполне коррект-

ных действий или ошибки в данных

пропускается без обработки вся те-

кущая сейсмограмма.
